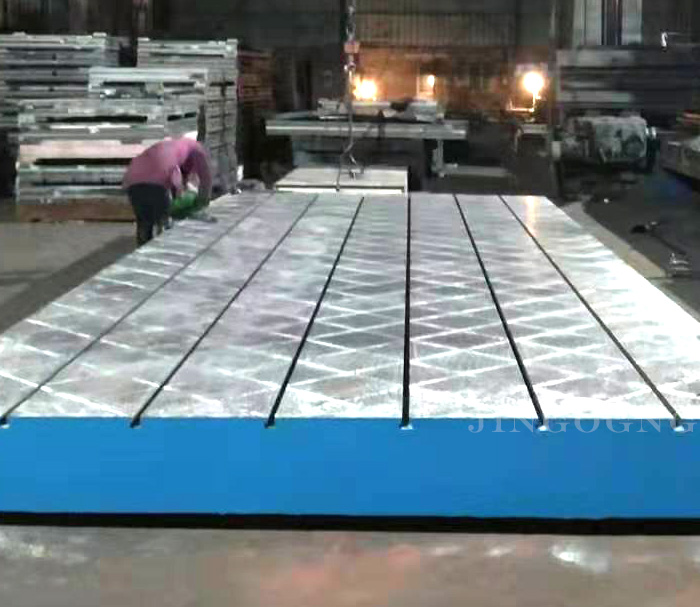

一、鑄鐵平板工作面應采用刮削工藝，對于“3”級平板工作面也可以采用刨削工藝，刨削工作表面的表面粗糙度按輪廓算術平均偏差Ra值應不大于5um
二、鑄鐵平板應經(jīng)過穩(wěn)定性處理和去磁。
三、鑄鐵平板應采用好的細顆料的灰口鑄鐵或合金鑄鐵制造。
四、鑄鐵平板工作表面應無有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各種鑄造表面應清理型砂、且表面平整，涂漆牢固。各棱邊應修鈍。在精度等級低于“00”級的平板工作面上，對于直徑小于15mm的砂孔允許用相同的材料堵塞，其硬度應低于周圍材料的硬度。在工作面上堵塞的部位應不多于四處，其相互之間的距離應不小于80mm。
五、在鑄鐵平板的相對兩個側面上，應設置有安裝手柄、吊環(huán)等吊裝設施的螺紋孔或圓柱孔。設計吊裝位置時應考慮盡量減少因吊裝而引起的變動。
六、根據(jù)用戶要求，在板工作面上設置螺紋孔或溝槽后，這些部位不應出現(xiàn)高于工作面的凸起現(xiàn)象。
七、鑄鐵平板工作表面應無有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。
